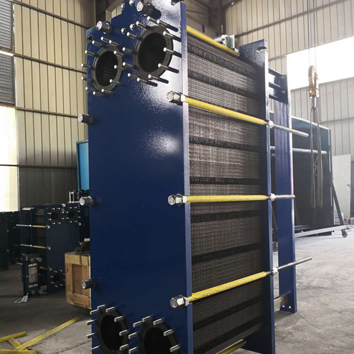

可拆板式换热器14
板式换热器由一组金属波纹板片组成，板上有孔，供换热的介质通过。金属板片安装在一个框架内，并通过夹紧螺柱夹紧。板片安装时180度颠倒，形成流道。板片上装有密封垫片，将液体通道完全尾款，并引导液体流到各位的流道，防止不同介质混合。板片组由定位，通过固定板和压力板压紧，并通过夹紧螺柱夹紧。为达到更好的换热效果，冷热介质在换热器内部通常被设计为逆流。
总传热量(单位:kW)
一次侧、二次侧的进出口温度
一次侧、二次侧的允许压力降
胶垫材质选择表
|
丁腈橡胶 |
水、海水、矿物油、盐水 |
-15~120℃ |
|
氢化丁腈橡胶 |
高温矿物油、高温水 |
-15~140℃ |
|
三元乙丙橡胶 |
热水、水蒸气、酸、碱 |
-25~150℃ |
|
三元乙丙高温胶垫 |
热水、水蒸气、酸、碱 |
-25~170℃ |
|
氟橡胶 |
酸，碱流体 |
-5~180℃ |
|
氯丁橡胶 |
酸碱 |
-5~130℃ |
|
硅橡胶 |
食品、油、脂肪、酒粮 |
-65~250℃ |
板片材质选择表
|
板片材质 |
适用范围 |
|
不锈钢及特殊不锈钢 |
净水、河川水、食用油、矿物油、稀硫酸、盐化物水溶液 |
|
钛及钛钯 |
海水、盐水、盐化物 |
|
奥氏体不锈钢 |
稀硫酸、盐化物水溶液,无机溶液 |
|
镍 |
高温、高浓度苛性钠 |
|
哈氏合金 |
浓硫酸、盐酸、磷酸 |
|
可拆式板式换热器产品规格 |
|||||
|
型号 |
PES32 |
PES50 |
PES100 |
PES150 |
PES200 |
|
高度, H （mm） |
480 |
920 |
1045 |
1815 |
2260 |
|
宽度, L （mm） |
180 |
320 |
470 |
610 |
780 |
|
最大长度, LG （mm） |
620 |
1435 |
1810 |
3260 |
3305 |
|
垂直接口中心距, E （mm） |
357 |
640 |
719 |
1294 |
1478 |
|
水平接口中心距, D （mm） |
60 |
140 |
225 |
298 |
353 |
|
接口尺寸 |
DN32 |
DN50 |
DN100 |
DN150 |
DN200 |
